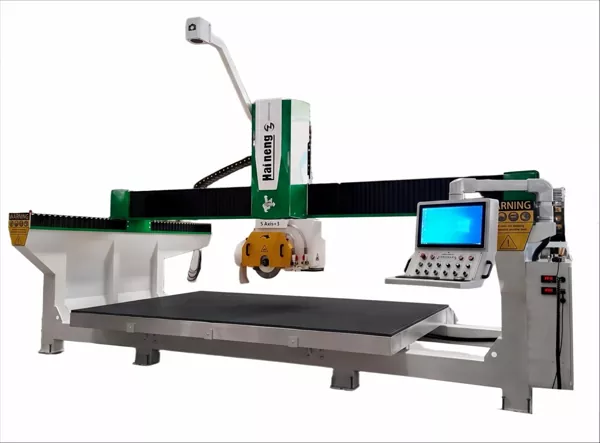

HTC700GLGergaji jambatan CNC 5 paksidireka untuk pemproses batu yang memerlukan lebih fleksibiliti daripada persediaan pemotongan lurus konvensional. Dengan kawalan CNC, pengaturcaraan import CAD, pergerakan kepala pemotong boleh laras dan struktur dikimpal tugas berat, mesin ini menyokong pelbagai aplikasi pemotongan dan pembentukan batu.
Apakah yang boleh dilakukan oleh HTQ700GL 5-Axis CNC Bridge Saw?
Tidak setiap projek batu mempunyai garis besar segi empat tepat. Bahagian atas meja dapur, bahagian atas meja solek bilik mandi, komponen seni bina dan kepingan batu hiasan mungkin memerlukan tepi bersudut, profil melengkung atau bahagian berbentuk tersuai.
HTQ700GL menyokong pelbagai operasi pemotongan dan pemprofilan, termasuk:
- Pemotongan lurus dan bersudut:Memproses papak batu dan memotong bahagian pada sudut yang sesuai.
- Pemotongan berbentuk tersuai:Menghasilkan bentuk bulat, bujur, berbentuk kipas, poligon, berbentuk berlian dan lain-lain bentuk yang tidak sekata.

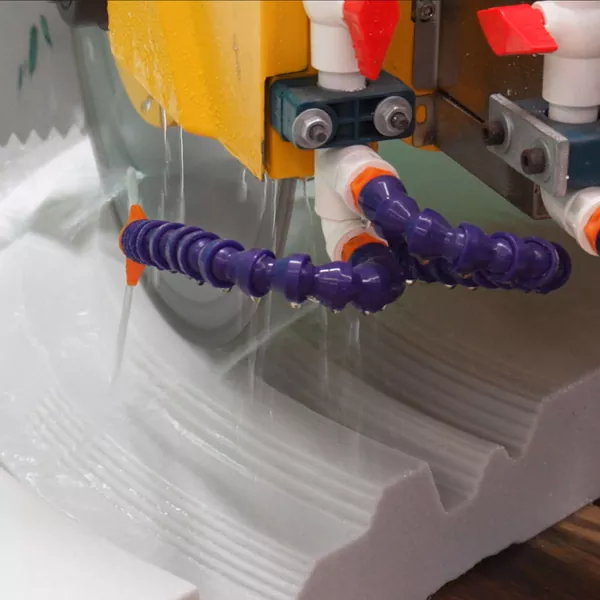

- Pemprofilan melengkung:Ikuti kontur lurus dan melengkung untuk komponen batu hiasan yang sesuai.
- Pemotongan alur:Cipta alur lurus, bersudut dan gaya grid untuk aplikasi yang sesuai.
- Serong dan membentuk tepi:Gunakan pergerakan kepala pemotong boleh laras untuk memenuhi keperluan reka bentuk yang berbeza.
Spesifikasi mesin menyenaraikan putaran paksi C dari 0 hingga 360 darjah dan pergerakan paksi A dari 0 hingga 90 darjah. Meja kerja mempunyai julat kecondongan maksimum 0 hingga 85 darjah.
Julat pergerakan ini memberikan lebih banyak pilihan kepada fabrikasi apabila merancang kerja tersuai. Keupayaan pemprosesan sebenar bergantung pada bahan, dimensi bahan kerja, konfigurasi bilah, perkakas dan kaedah pemotongan yang dipilih. Untuk pekerjaan yang menuntut atau luar biasa, minta pembekal mengesahkan persediaan dan mengatur ujian pemotongan sampel.
Aplikasi dalam Countertop dan Fabrikasi Batu
Dapur dan Meja Bilik Mandi
Pengeluaran meja selalunya melibatkan lebih daripada saiz papak. Bergantung pada reka bentuk, kerja mungkin memerlukan tepi bersudut, bukaan sinki, lubang paip atau alur saliran.
HTQ700GL menyokong operasi pemotongan dan pemprofilan. Dengan lampiran pemotong pengilangan pilihan dan perkakas yang sesuai, mesin juga boleh dikonfigurasikan untuk tugas pemesinan tambahan, termasuk singki penggilingan dan bukaan paip, alur saliran dan tepi kaunter. Menggilap memerlukan roda pengisar dan perkakas yang sesuai.
Untuk bengkel yang memproses kedua-dua bahagian atas kaunter standard dan reka bentuk tersuai, konfigurasi ini boleh membantu membawa beberapa operasi yang sesuai pada satu mesin. Sahkan peralatan pilihan dan perkakas yang diperlukan sebelum membuat pesanan.
Pemprosesan Granit dan Marmar
Bengkel granit dan marmar sering mengendalikan produk dengan ketebalan, garis besar dan keperluan kemasan yang berbeza. HTQ700GL sesuai untuk menilai aplikasi seperti komponen batu berbentuk, potongan bersudut dan profil hiasan.
Julat diameter bilah yang ditentukan ialah 350 hingga 700 mm. Diameter bilah maksimum tidak boleh dianggap sebagai kedalaman pemotongan maksimum. Kedalaman pemotongan yang boleh dicapai dan keadaan kerja yang disyorkan bergantung pada konfigurasi mesin, bilah dan bahan terpilih.
Jubin dan Batu Kejuruteraan
Jubin format besar dan produk batu kejuruteraan mungkin memerlukan laluan pemotongan yang dirancang dan rawatan tepi khusus. HTQ700GL menggunakan kawalan CNC dan pengaturcaraan import CAD untuk menyokong operasi yang diprogramkan untuk bahan dan reka bentuk bahagian yang sesuai.
Sebelum memproses bahan yang tidak dikenali, sahkan keserasian bilah, sokongan bahan kerja, tetapan suapan dan kualiti tepi siap yang diperlukan dengan pembekal.
Pengaturcaraan Import CAD dan Operasi CNC
Pengaturcaraan adalah pertimbangan penting apabila bengkel batu mengendalikan bentuk bahagian dan lukisan pelanggan yang berbeza. Mesin dengan keupayaan pergerakan yang meluas adalah paling berguna apabila pengendali boleh menyediakan laluan pemotongan yang diperlukan dengan cara yang boleh diulang.

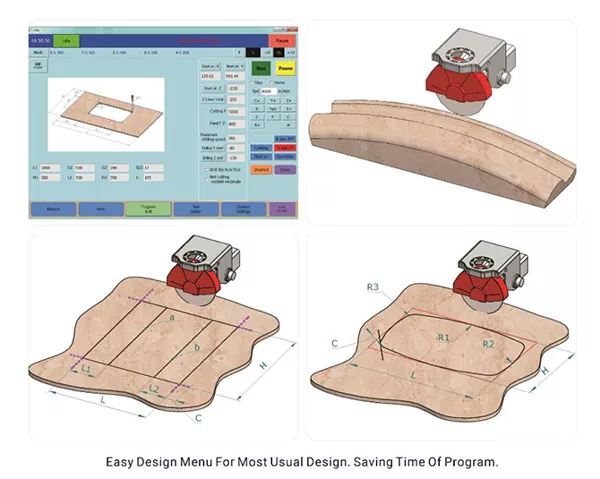

HTQ700GL menggunakan kawalan CNC dan pengaturcaraan import CAD. Dokumentasi produknya menerangkan antara muka skrin sentuh yang direka untuk memudahkan operasi dan sistem yang boleh menjana grafik daripada data yang dimasukkan.
Aliran kerja biasa melibatkan penyediaan lukisan, mengimport data CAD yang serasi, menyemak keperluan pemprosesan, menyediakan bahan dan perkakas, dan mengesahkan kerja sebelum pemprosesan automatik bermula.
Pendekatan ini berkaitan dengan bengkel yang kerap menerima lukisan tersuai atau mengulangi pengeluaran bahagian yang serupa. Sebelum membeli HTQ700GLGergaji jambatan CNC 5 paksi, sahkan format fail CAD yang disokong, keperluan perisian dan pengaturan latihan pengendali.
Komponen Struktur dan Pergerakan Tugas Berat
Pembinaan mesin adalah faktor lain yang perlu dipertimbangkan semasa memilih peralatan untuk pengeluaran biasa. HTQ700GL menggunakan struktur dikimpal tegar bersepadu. Komponen gerakannya yang didokumenkan termasuk rel linear, skru bola, penggearan heliks, pengurang planet berketepatan tinggi dan sistem servo.
Mesin ini mempunyai motor utama 22 kW yang ditentukan dan julat kelajuan 0 hingga 6,000 rpm. Jumlah kuasa mesin terpasang disenaraikan sebagai 33 kW.
Spesifikasi ini menyediakan titik permulaan yang berguna untuk membandingkan peralatan. Walau bagaimanapun, kelajuan pemotongan, kualiti tepi siap dan keluaran pengeluaran bergantung kepada faktor seperti bilah yang dipilih, ciri bahan, kedalaman pemotongan, tetapan suapan dan persediaan operator.
Spesifikasi Teknikal HTQ700GL
Angka berikut adalah berdasarkan dokumentasi produk pengeluar. Penukaran Imperial adalah anggaran.
| Spesifikasi | HTC700GL |
|---|---|
| Jenis mesin | Gergaji Jambatan Monoblock Tugas Berat CNC 5-Axis |
| Sistem kawalan | CNC |
| Kaedah pengaturcaraan | Import CAD |
| Diameter bilah | 350–700 mm (13.8–27.6 in) |
| Kuasa motor utama | 22 kW (kira-kira 29.5 hp) |
| Julat kelajuan | 0–6,000 rpm |
| Perjalanan paksi X | 3,800 mm (149.6 in) |
| Perjalanan paksi Y | 2,400 mm (94.5 in) |
| Perjalanan paksi Z | 500 mm (19.7 in) |
| Putaran paksi C | 0–360° |
| Pergerakan paksi A | 0–90° |
| Kecondongan meja kerja maksimum | 0–85° |
| Dimensi meja kerja | 3,600 × 2,200 mm (141.7 × 86.6 in) |
| Jumlah kuasa | 33 kW (kira-kira 44.3 hp) |
| Berat kasar | 5,000 kg (kira-kira 11,023 lb) |
| Dimensi keseluruhan | 5,800 × 3,400 × 3,600 mm (kira-kira 19.0 × 11.2 × 11.8 kaki) |
Nota pemasangan:Dimensi keseluruhan tidak mewakili kelegaan operasi penuh yang diperlukan di sekeliling mesin. Sahkan bekalan elektrik, akses tapak, keadaan lantai, ruang pemuatan, kelegaan penyelenggaraan dan keperluan pemasangan sebelum menyediakan bengkel.
Adakah HTQ700GL Sesuai untuk Bengkel Anda?
Mesin yang betul bergantung pada pekerjaan yang sebenarnya dipesan oleh pelanggan anda. Bengkel yang memfokuskan pada saiz papak segi empat tepat mungkin mempunyai keperluan yang berbeza daripada bengkel yang kerap membuat bahagian atas meja tersuai atau profil batu yang tidak teratur.
HTQ700GL mungkin patut dipertimbangkan jika kedai anda:
- Memproses potongan bersudut, kontur melengkung atau bahagian batu berbentuk tersuai.
- Memerlukan kawalan CNC dan pengaturcaraan import CAD untuk kerja berasaskan lukisan.
- Bekerja dengan granit, marmar, batu kejuruteraan, jubin atau bahan binaan lain yang serasi.
- Ingin menilai operasi pengilangan pilihan untuk aplikasi countertop yang sesuai.
- Mempunyai ruang lantai dan kapasiti elektrik yang diperlukan untuk mesin.
Sebelum membuat keputusan pembelian, sediakan beberapa lukisan perwakilan. Sertakan kerja pemotongan standard, potongan bersudut dan profil tidak teratur. Minta pembekal mengesahkan konfigurasi, perkakasan dan kaedah pemprosesan yang sesuai untuk setiap kerja.
Perkara yang Perlu Disemak Sebelum Meminta Sebut Harga
Bahan dan Ketebalan
Kenal pasti bahan yang paling kerap anda proses dan sediakan ketebalan bahan kerja biasa dan maksimum. Bahan yang berbeza mungkin memerlukan bilah dan keadaan kerja yang berbeza.
Dimensi Bahagian dan Keperluan Keratan
Kongsi panjang, lebar, ketebalan, sudut yang diperlukan dan butiran profil biasa. Ini membantu pembekal menilai sama ada perjalanan mesin dan konfigurasi yang dicadangkan adalah sesuai.
Perkakas dan Fungsi Pilihan
Tentukan sama ada kerja anda memerlukan pemotongan lurus, pemotongan bersudut, profil tersuai, alur, pengilangan atau penggilap. Sahkan fungsi mana yang memerlukan peralatan pilihan dan bukannya menganggap setiap operasi disertakan dalam konfigurasi standard.
Perisian dan Keadaan Kilang
Sediakan lukisan CAD wakil dan sahkan format fail yang serasi. Periksa juga akses mesin, ruang pemasangan yang tersedia, keperluan elektrik dan pelepasan penyelenggaraan.
Sokongan Selepas Jualan
Tanya tentang panduan pemasangan, latihan pengendali, alat ganti, dokumentasi penyelenggaraan dan sokongan teknikal. Butiran ini harus disemak bersama spesifikasi mesin dan harga pembelian.
Soalan Lazim
Apakah bahan yang boleh diproses oleh HTQ700GL?
Dokumentasi produk menyenaraikan papak, jubin, marmar, batu tiruan, granit, produk simen dan bahan binaan lain untuk aplikasi pemotongan dan pembentukan yang sesuai. Sahkan keserasian untuk bahan dan ketebalan khusus anda sebelum membuat pesanan.
Adakah HTQ700GL menyokong pemotongan bersudut?
ya. Pergerakan paksi A yang ditentukan ialah 0–90°, dan putaran paksi C ialah 0–360°. Meja kerja mempunyai julat kecondongan maksimum yang ditetapkan 0–85°. Minta pembekal untuk mengesahkan konfigurasi yang diperlukan untuk tugas yang anda inginkan.
Bolehkah mesin memproses bukaan tenggelam dan alur saliran?
Tugas pemesinan tambahan ini boleh disokong dengan lampiran pemotong pengilangan pilihan dan perkakas yang sesuai. Sahkan lampiran, alatan dan konfigurasi yang diperlukan apabila meminta sebut harga.
Bagaimanakah mesin diprogramkan?
Kaedah pengaturcaraan yang ditentukan ialah import CAD. Format fail dan keperluan perisian yang disokong hendaklah disahkan dengan pembekal.
Apakah diameter bilah maksimum?
Julat diameter bilah yang ditentukan ialah 350–700 mm, kira-kira 13.8–27.6 inci. Angka ini tidak dengan sendirinya menetapkan kedalaman pemotongan maksimum.
Berapa banyak ruang yang diperlukan oleh mesin?
Dimensi keseluruhan yang disenaraikan ialah 5,800 × 3,400 × 3,600 mm. Ruang tambahan mungkin diperlukan untuk pengendalian bahan, operasi, penyelenggaraan dan akses selamat. Minta susun atur pemasangan sebelum menyediakan tapak.
Bincangkan Keperluan Memotong Batu Anda dengan Haineng
HTC700GLGergaji jambatan CNC 5 paksimenggabungkan kawalan CNC, pengaturcaraan import CAD, julat bilah 350–700 mm, pergerakan kepala pemotong boleh laras dan struktur dikimpal tegar bersepadu. Konfigurasi pemotong pengilangan pilihan boleh memanjangkan penggunaannya kepada tugas pemesinan countertop tambahan yang sesuai.
Untuk menentukan sama ada mesin itu sesuai dengan keperluan pengeluaran anda, kongsi jenis bahan anda, dimensi bahan kerja, operasi yang diperlukan dan lukisan perwakilan dengan Hainang. Pembekal kemudiannya boleh membantu mengesahkan konfigurasi mesin yang sesuai dan peralatan pilihan.
